Основание колонн сооружений

Если Вы хотите постелить кровлю на свой новый дом, тот рекомендую заказать тут кровельные работы в ростове по приемлемым ценам в ООО Дионис-Юг.

Кладка толстостенного распара является продолжением кладки шахты, и верхний конец колонны доходит до верха заплечиков; при тонкостенном распаре колонны доводят до низа шахты, т. е. их делают более длинными.

Нижнюю часть колонн на 400-500 мм выше рабочей площадки обычно обкладывают в один ряд огнеупорным кирпичом, чтобы предохранить их от разъедания чугуном в случае его прорыва. Иногда для этой же цели низ колонн предохраняют чугунными плитами (что менее эффективно и дороже). Чтобы чугун при прорыве не проник внутрь полых колонн, внутреннюю полость их примерно до высоты рабочей площадки печи целесообразно заполнять бетоном.

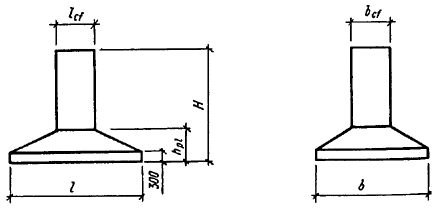

Основание колонн сооружений
При современной сплошной снизу доверху одежде печи значительная часть нагрузки от шахты передается через кожух заплечиков и горна непосредственно на пень печи. Отмечались случаи выхода колонн из строя с сохранением устойчивости печи и случаи отрыва шахты печи от колонн. Имеется проект печи без колонн. Такая конструкция проста и обеспечивает полную свободу вокруг горна создающими жесткость всей системы, внизу связями являются только горизонтальные балки.

Такая система колонн, подобно применявшейся при шахтах с обручами, появилась вследствие многократных случаев деформации кожухов шахты. При этих колоннах кожух освобожден от площадок, и при ремонтах можно менять не только отдельные листы, но и производить полную смену кожуха шахты.

Вес восьми основных колонн 84 950 кг; опорного кольца 25 800 кг; колонн вдоль шахты со связями 38 672 кг. Для колонн и кожуха применена сталь марки Ст. 3.

Колонны печи несут большую нагрузку, должны надежно опираться на фундамент и хорошо быть с ним связанными. Это особенно важно потому, что при наклонном положении колонн создается горизонтальный распор, стремящийся раздвинуть их. Нагрузка от колонн на фундамент передается через отдельные ростверки или замкнутое опорное кольцо. Опорные ростверки могут быть связаны с фундаментом болтами.
