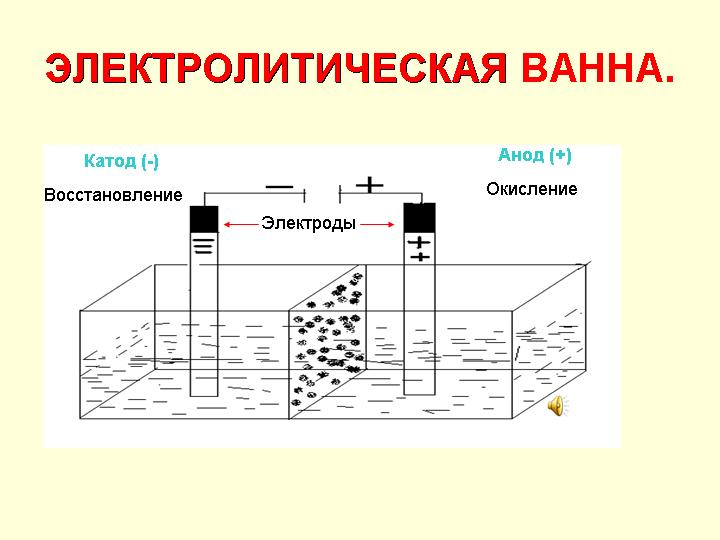

Электролитная ванна

Если Вам нужны поверхностные вибраторы, то приобретайте их через интернет магазин http://stpmoscow.ru/, гарантия 12 месяцев на все изделия.

Размеры ванны зависят от размеров и количества устанавливаемых в ней электродов. Длина ее обычно 3,5—5 м, ширина внутри на 120—130 мм больше ширины катодов, глубина 1 —1,2 м. Для удобства питания током по 10—20 ванн соединяют в блоки; ванны каждого блока имеют общие продольные стенки. Электроды соседних ванн блока соединены последовательно, для этого концы катодных штанг наложены на плечики анодов соседней ванны. Для лучшего контакта в плечиках анодов иногда делают выемки.
Электролитная ванна

Напряжение, необходимое для питания установки, определяется числом последовательно включенных ванн. Для компенсации падения напряжения в подводящей проводке расчетную величину напряжения увеличивают на 10—15%. Даже в больших цехах общее потребное напряжение редко превышает 500 в, поэтому электролизный цех обычно питают от машинных генераторов, имеющих больший коэффициент полезного действия, чем ртутные выпрямители.

Необходимое перемешивание электролита достигается непрерывной его циркуляцией. Из напорного бака электролит подводится к длинным сторонам блоков и подается в каждую ванну отдельно с одного из ее торцов. На торцевой стенке каждой ванны имеется карман, соединенный отверстием с внутренним ее пространством близ днища. С противоположного торца электролит, прошедший ванну, сливается через патрубок в общий для всего блока желоб. Скорость циркуляции выбирают в зависимости от условий электролиза, обычно раствор в ванне обновляется за 1 — 5 час. По сливному желобу электролит стекает в сборный бак, а из последнего вновь перекачивается в напорный бак. По пути из напорного бака к ваннам электролит подогревают паром до 50—55°.

Основную часть стоимости передела составляют затраты и электроэнергию. Расход энергии — удельный показатель, исчисляемый в киловатт-часах на тонну катодной меди; величина его для цепи и одной ванны одинаковая.
